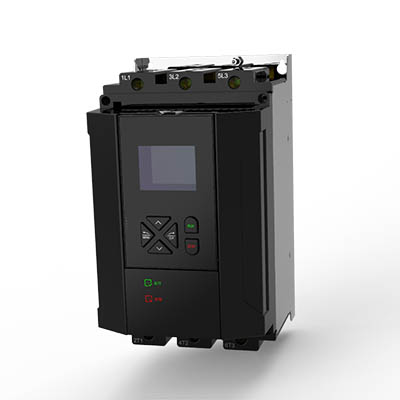

XST260-R是我司专为正反转负载打造的高端一体化智能电机软起动保护装置,融合了电力电子技术、微处理器控制与工业级可靠性设计。它替代传统“软起+双接触器+外置互感器”拼装方案,内置电流互感器、双向换向模块,可无阶跃平稳起动/停止电机,消除传统起动方式的机械/电气冲击,降低起动电流、避免配电增容投资。适配额定电流45A~76A,适配22kW～37kW覆盖隧道双向射流风机、轴流风机等典型正反转应用场景,为成套厂、工程甲方、设备集成商提供安全、高效、低成本的一体化解决方案。

1、安全智能

内置闭环SCR控制算法，适配标准/重型负载，限流/电压斜坡双模式可选，实现零转矩震荡平稳起动；完善的10+重智能保护，覆盖过流、缺相、晶闸管短路、过热、相电流不平衡等全类型故障；动态存储20次故障详情，所有控制信号光电隔离，多级抗噪适配强干扰工业环境。

2、功能适配

原生一键正反转，无需额外接线、无需额外配置接触器/互锁回路，直接实现正反转切换；支持电机加热、静制动、脉冲起动多种预起动功能，克服冷态卡滞，保障一次起动成功。

3、操作便捷

RJ45面板外引功能，操作屏可延伸至柜面远程操作，无需反复开柜调试；双显示方案可选，操作直观清晰。

4、降本增效

内置高精度电流互感器；相较传统“软启+双接触器”方案，体积缩减；设计/安装/调试全流程简化，BOM减少元器件，交付周期缩短，全生命周期运维成本下降,减少后期维保成本。

技术特性

使用条件及环境要求

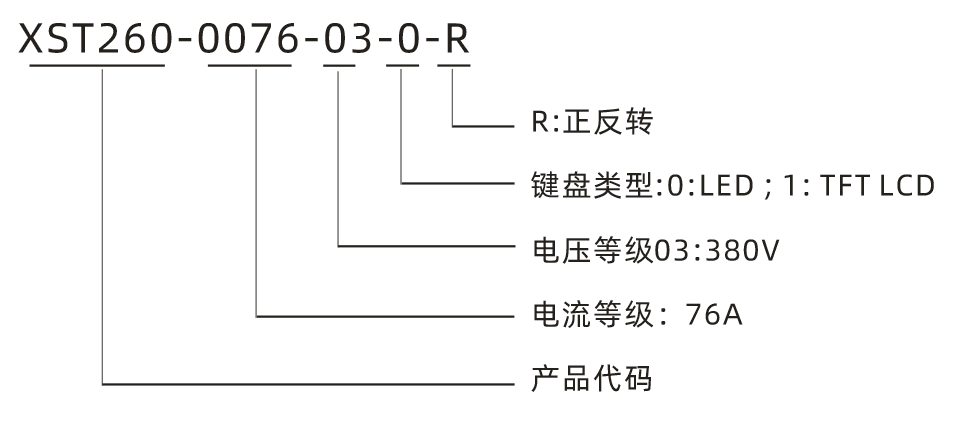

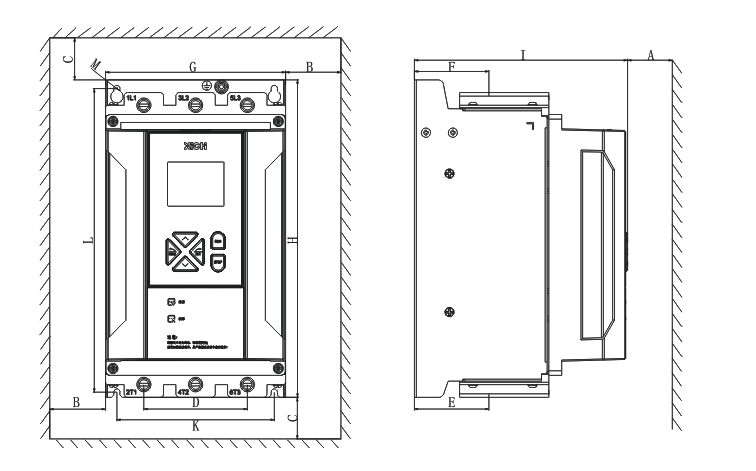

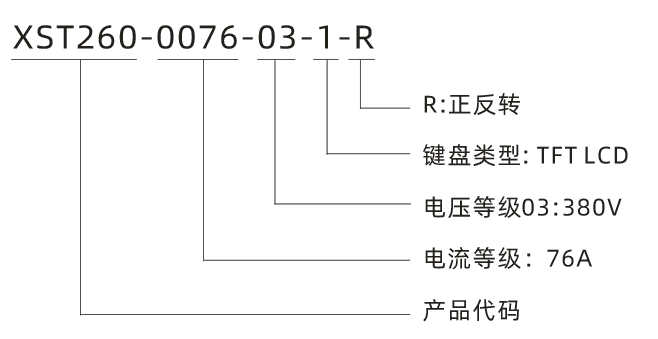

选型及外形尺寸

尺寸备注:宽(G)×高(H)×厚(I)

外引键盘开孔图
